تُعد الكابلات الأرضية من أهم عناصر شبكات نقل وتوزيع الكهرباء، إذ توفر حماية عالية واستقرارًا في إمدادات الطاقة. ومع ذلك، قد تتعرض هذه الكابلات لأعطال تؤدي إلى انقطاع الخدمة أو انخفاض كفاءة الشبكة. وهنا تبرز أهمية جهاز تحديد أعطال الكابلات الأرضية، الذي يساعد الفنيين والمهندسين على تحديد موقع العطل بدقة وسرعة، مما يقلل من زمن الإصلاح والتكاليف.
ما هو جهاز كشف وتحديد اعطال الكابلات الأرضية؟
جهاز تحديد أعطال الكابلات الأرضية هو جهاز متخصص يُستخدم للكشف عن مكان العطل في الكابلات المدفونة تحت الأرض دون الحاجة إلى الحفر العشوائي. ويعتمد على تقنيات متطورة لتحليل الإشارات الكهربائية وتحديد المسافة الدقيقة إلى موقع العطل.
أنواع الأعطال التي يمكن للجهاز اكتشافها
يمكن لأجهزة تحديد الأعطال اكتشاف العديد من المشكلات، من أبرزها:
القصر الكهربائي (Short Circuit).
القصر الكهربائي (Short Circuit) هو أحد أكثر الأعطال شيوعًا في الكابلات الكهربائية، ويحدث عندما يتلامس موصلان كهربائيان بشكل مباشر أو نتيجة تلف طبقة العزل، مما يؤدي إلى مرور تيار كهربائي كبير بشكل مفاجئ. وقد يتسبب هذا العطل في ارتفاع درجة حرارة الكابل، أو تلف المعدات، أو انقطاع التيار الكهربائي، لذلك تُستخدم أجهزة تحديد أعطال الكابلات لتحديد موقع القصر بدقة وسرعة لتسهيل عملية الإصلاح.
انقطاع الموصل الداخلي.
انقطاع الموصل الداخلي هو عطل يحدث عندما ينقطع السلك الموصل داخل الكابل نتيجة الشد الزائد، أو التقادم، أو التلف الميكانيكي، أو سوء التركيب. يؤدي هذا العطل إلى توقف مرور التيار الكهربائي بشكل كامل أو متقطع، مما يسبب انقطاع التغذية الكهربائية. وتساعد أجهزة تحديد أعطال الكابلات الأرضية في تحديد مكان الانقطاع بدقة، مما يقلل من وقت الصيانة وتكاليف الإصلاح.
تلف أو انهيار العزل.
تلف أو انهيار العزل هو عطل يحدث عند تضرر طبقة العزل التي تحيط بالموصل الكهربائي بسبب التقادم، أو ارتفاع درجات الحرارة، أو الرطوبة، أو التعرض للمواد الكيميائية. يؤدي هذا التلف إلى تسرب التيار الكهربائي أو حدوث قصر كهربائي، مما يؤثر على كفاءة الكابل ويزيد من احتمالية الأعطال. وتساعد أجهزة تحديد أعطال الكابلات الأرضية في اكتشاف موقع تلف العزل بدقة، مما يسهل عملية الإصلاح ويحد من الأضرار
تسرب التيار إلى الأرض.
تلف أو انهيار العزل هو عطل يحدث عند تضرر طبقة العزل التي تحيط بالموصل الكهربائي بسبب التقادم، أو ارتفاع درجات الحرارة، أو الرطوبة، أو التعرض للمواد الكيميائية. يؤدي هذا التلف إلى تسرب التيار الكهربائي أو حدوث قصر كهربائي، مما يؤثر على كفاءة الكابل ويزيد من احتمالية الأعطال. وتساعد أجهزة تحديد أعطال الكابلات الأرضية في اكتشاف موقع تلف العزل بدقة، مما يسهل عملية الإصلاح ويحد من الأضرار

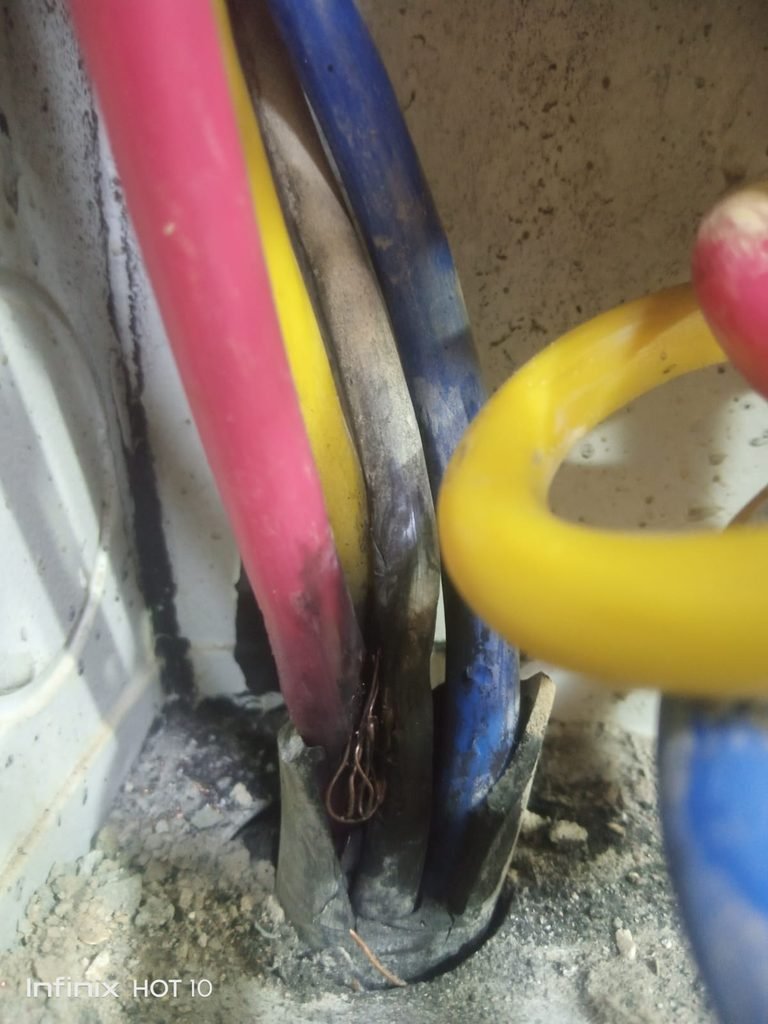

الأعطال الناتجة عن الرطوبة أو التلف الميكانيكي.
الأعطال الناتجة عن الرطوبة والتلف المیکانیکی تحدث عندما تتعرض الكابلات لتسرب المياه أو الرطوبة لفترات طويلة، أو تتضر بسبب الحفر، أو الضغط، أو الصدمات أثناء أعمال الإنشاء والصيانة. وقد يؤدي ذلك إلى تلف طبقة العزل أو انقطاع الموصل، مما يسبب ضعف أداء الكابل أو انقطاع التيار الكهربائي. وتساعد أجهزة تحديد أعطال الكابلات تحديد الكل تحديد موقع هذه الأعطال بدقة، مما يقلل من وقط الإصلاح و یحافظ على علي كفائه الشبكه
كيف يعمل جهاز تحديد أعطال الكابلات؟
تختلف آلية العمل حسب نوع الجهاز، إلا أن معظم الأجهزة تمر بالمراحل التالية:
- اختبار الكابل لتحديد نوع العطل.
- قياس المسافة التقريبية إلى موقع العطل باستخدام تقنيات القياس الإلكترونية.
- إرسال نبضات أو إشارات خاصة داخل الكابل.
- تحديد الموقع الدقيق للعطل بواسطة مستقبل الإشارة، مما يسمح بإجراء الحفر في نقطة محددة فقط.
أهم مميزات جهاز تحديد الأعطال
- تحديد موقع العطل بدقة عالية.
- تقليل وقت الصيانة والإصلاح.
- تقليل تكاليف الحفر العشوائي.
- زيادة كفاءة فرق الصيانة.
- دعم مختلف أنواع الكابلات ذات الجهود المنخفضة والمتوسطة والعالية.
تستخدم جهاز كشف وتحديد اعطال الكابلات الأرضية
- شركات توزيع الكهرباء.
- المصانع والمنشآت الصناعية.
- مشاريع البنية التحتية.
- شركات المقاولات الكهربائية.
- شبكات الاتصالات والكابلات الأرضية.
نصائح للحصول على نتائج دقيقة
- التأكد من فصل مصدر التغذية قبل بدء الاختبار.
- استخدام الجهاز المناسب لنوع الكابل والجهد الكهربائي.
- إجراء معايرة دورية للجهاز.
- الالتزام بإرشادات السلامة أثناء العمل.
- تنفيذ الاختبارات بواسطة فنيين مؤهلين.
الخاتمة
يُعد جهاز تحديد أعطال الكابلات الأرضية من أهم الأدوات التي تعتمد عليها فرق الصيانة الحديثة، حيث يساهم في اكتشاف الأعطال بسرعة ودقة، ويقلل من وقت انقطاع الخدمة وتكاليف الإصلاح. كما أن الاستثمار في جهاز عالي الجودة يساعد على رفع كفاءة أعمال الصيانة وتحسين موثوقية شبكات الكهرباء على المدى الطويل.
